Autoverlad-Segment und Umgebung - Legeprobe und Aufbau
#21
Moin Namensvetter,

danke für den Hinweis, werde ich beobachten und kann bei Bedarf korrigieren.

Sieht momentan aber gut aus und liegt möglicherweise daran, dass wir hier eine Niedertemperatur-Heizung mit Brennwerttechnik haben. Da ballert die Hitze nicht so raus, ist eher wie bei gutem, alten Kamin  Rolleyes .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#22
ich bin ja immer noch hin und weg von Deinem Kreisverkehr Heart
LG
Christoph

Das ist der Weg - Ich habe gesprochen - Das ist mein Spruch
*Star Wars - The Mandalorian*
Zitieren
#23

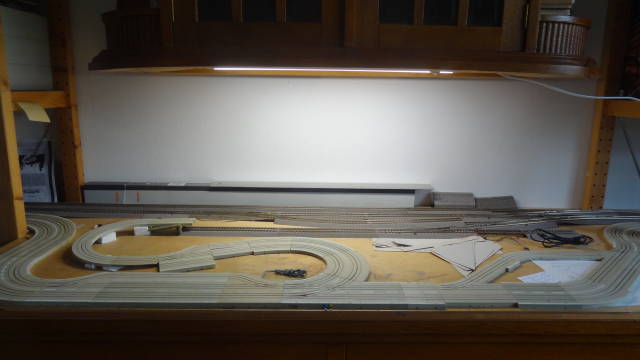

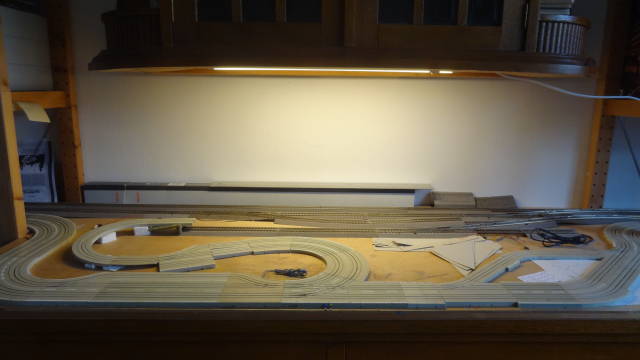

Zum Winter hin wurde es immer schneller dunkler. Da musste erst Mal Licht her:
[Bild: ZwischenbahnhofAufbau0010.JPG]
[Bild: ZwischenbahnhofAufbau0011.JPG]
Erste LED-Lampe im Test: Umschaltbar oben mit Modellbahnlicht und unten mit Arbeitslicht.

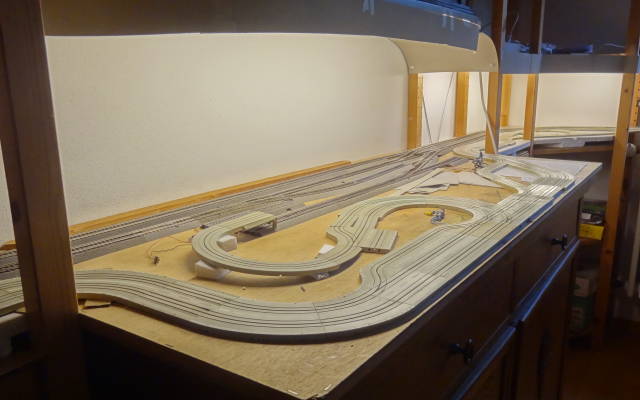

Mit der nächsten Lieferung habe ich dann etwas passgenauere LED-Leisten verbaut:
[Bild: ZwischenbahnhofAufbau0012.JPG]
Hier schon mit einer provisorischen Pappabdeckung gegen die Blendwirkung.
[Bild: ZwischenbahnhofAufbau0013.JPG]
Hat irgendwas von Guckkasten Big Grin .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#24
Zitat:Hat irgendwas von Guckkasten [Bild: biggrin.png] .


Ich seh' da eher drei gut ausgeleuchtete Brotdosen oder Terrarien  Dodgy . Nee im Ernst, das Licht ist super (schön warm und gleichmäßig)  und in der aktuellen Jahreszeit neben Vitamin D die beste Maßnahme gegen Winterprälockdowndepression. Ich bin auch dran an allen Ecken und Kanten mit LED's der neueren Generation nachzurüsten und es ist sehr erfreulich, was sich da getan hat.

Muss immer an unseren Umweltminister Gabriel mit der fahlen Quecksilber Energiesparlampe denken, zu der er uns zwangsverpflichten wollte.


Zitieren
#25
Moin Christian,

in der Tat ist die Beleuchtung anheimelnd und ich schalte sie hin und wieder an. Auch wenn die Fallerautos zur Zeit nur in meiner Phantasie daherfahren Smile .

Den Wahnsinn mit den "Energiesparlampen" auf Quecksilberbasis habe ich nur einmal ausprobiert. Allerdings waren die frühen LED-Leuchten noch zu weiß, wenig hell und sehr teuer. Da habe ich die Übergangszeit mit den "Glühbirnen" voll ausgereizt Big Grin .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#26
Wink
Zitat:Da habe ich die Übergangszeit mit den "Glühbirnen" voll ausgereizt [Bild: biggrin.png]


genau auch meine Strategie - ich habe exakt eine Quecksilberlampe und die heisst -  "Sigmar".
Zitieren
#27
Moin zusammen,

meine heißt zwar nicht Sigmar, aber die Idee, die Einzige ihrer Art mit einem Namen zu edeln, ist verführerisch Dodgy :
[Bild: ZwischenbahnhofAufbau0014.JPG]
Würde "Lampedusa" zu Siggi passen? Hat was von "Lampe" und "Medusa", gibbet aber in echt auch ...


Wo wir gerade elektrisch sind. Mein Plan ist ja, die ganze Schose schön ferngesteuert mit einem Kaltgetränk gemütlich - unter Lampedusa - sitzend verfolgen zu können.

Dafür gibt es ja heutzutage lustige Gerätschaften, die dazu mehr oder weniger in der Lage sein sollen: Kollege Computer bietet sich zum Beispiel an. Der nun aber braucht "Augen", damit er sein Tagewerk zufriedenstellend erledigen kann. Beim Modellbau, wozu ich denn meine Faller-ams-Anlage gerne zurechnen möchte, sind für diesen Zweck so genannte "Belegtmelder" vorgesehen. Die kommen natürlich nicht aus dem Nichts, sondern bedürfen elektrischer Anschlüsse ... und deren mannigfaltige.

Und da kommen wir schon wieder zu einem Plan - respektive der Planerweiterung von oben:

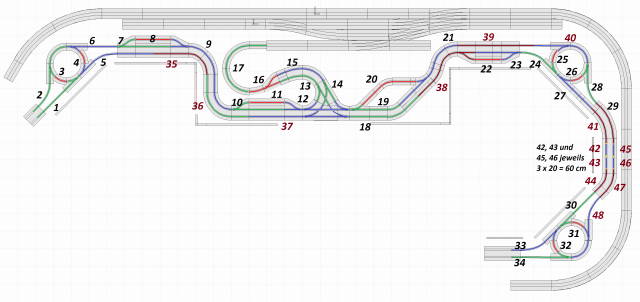

[Bild: ZwischenbahnhofAufbau0015.JPG]

Was ist zu sehen?

Der Plan ist der von oben, jetzt mit bunten Fahrbahn-Linien und Zahlen dran. Die Farben an sich spielen keine Rolle. Sie sollen nur die Abschnitte markieren, nämlich die Augen des Computers. Es sind fast 50 so genannte Blöcke, die isoliert und einzeln verdrahtet an Baugruppen für den Computer angeschlossen werden wollen Sad .

Da hab ich mir noch viel vorgenommen. Wie gut, dass ich einigermaßen gut Fallerschienen löten kann Smile .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#28
Moin zusammen,

wo also die notwendige Leitungen und Elektronik für Eisenbahn und Autostraße unterbringen?

Die Leitungen kann ich ja, wie im richtigen Leben, in der Styroporunterlage versenken - Kanalbau genannt Big Grin . Die Weichenantriebe und Elektronikbaugruppen sind aber in der Regel höher, so dass ich sie wegtarnen müsste.

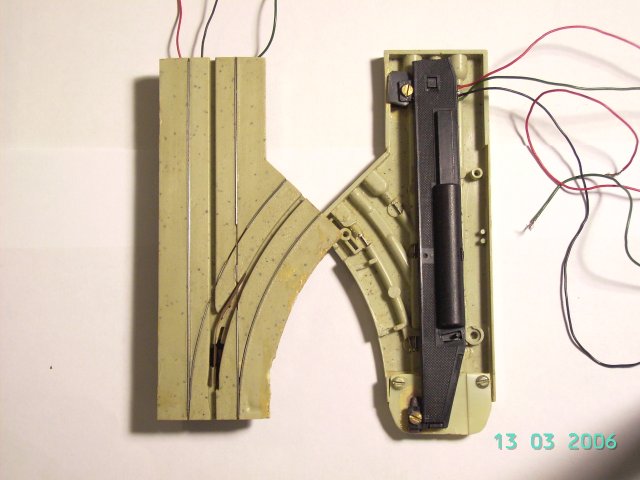

Erste Versuche mit einem "untergeschnallten" Eisenbahnschienen-Antrieb:
[Bild: ElektrifizierteWeiche.jpg]
Das ist zwar flach genug, aber bei Störungen hätte ich die Fahrbahn aufreißen müssen.

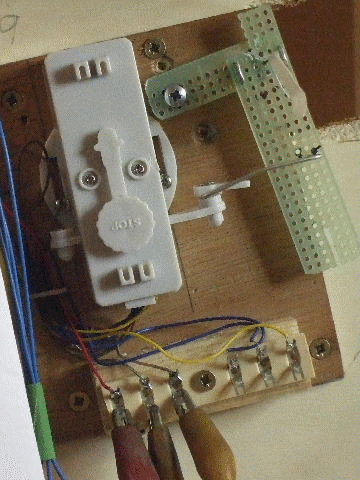

Für mein Maschinenfabrik-Modul hatte ich die Weichenantriebe ja unter die Platte verbannen können:
[Bild: WeichenantriebInAktion2.gif]Aber im Regal war das keine Option Sad .

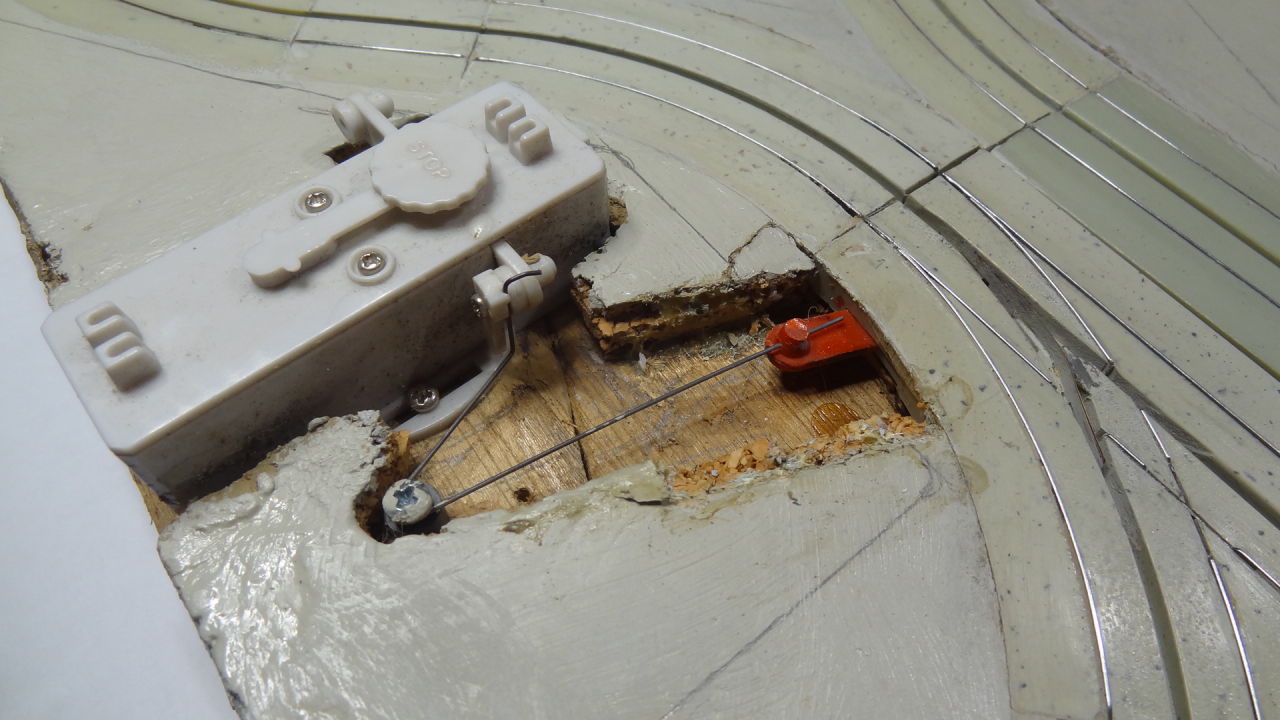

Auf meiner kleinen Testbahn, dem "Hundeknochen", hatte ich den Antrieb von oben und leicht versenkt montiert:
[Bild: FallerHandweiche0001.JPG]Das war schon Mal ein brauchbarer Ansatz Smile .

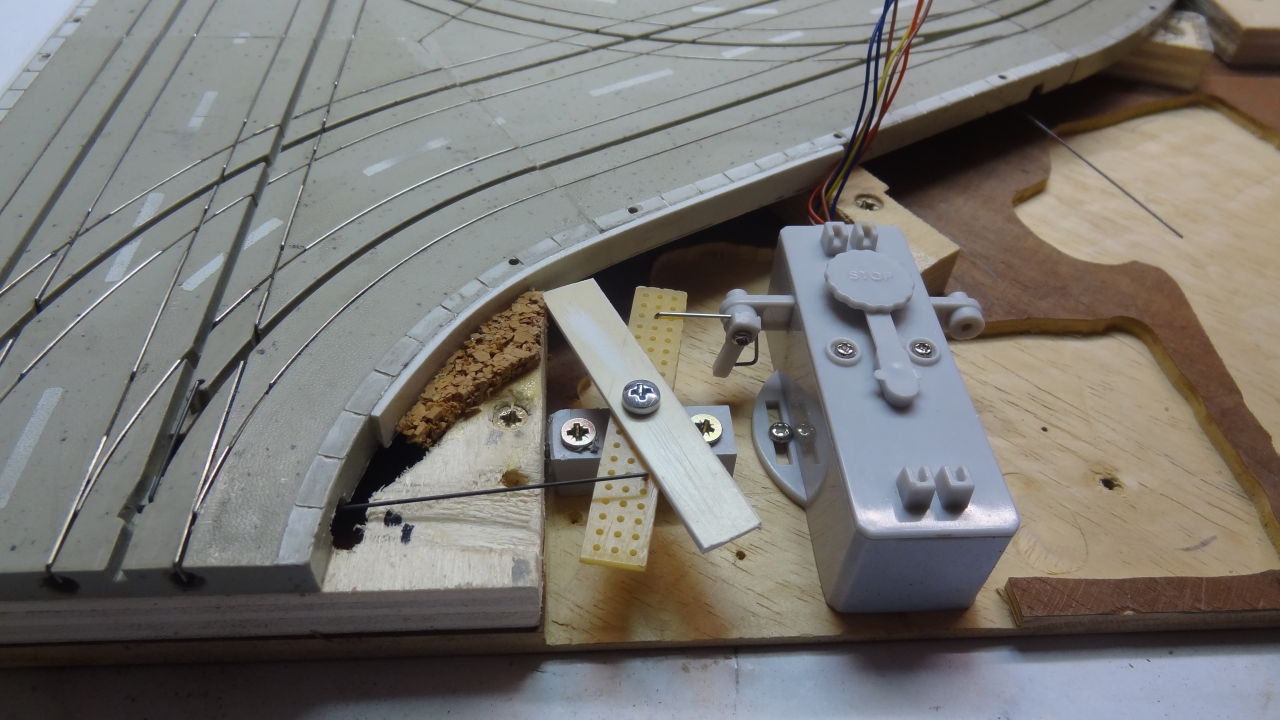

Der Antrieb reichte allerdings auch bei meinem gewählten Untergrund immer noch leicht über Fahrbahn hinaus:
[Bild: FallerZweispurweiche0001.JPG]Der Höhenunterschied sollte aber gut zu tarnen sein.

Doch es kam anders, nämlich die bisher favorisierten Antriebe erwiesen sich als unzuverlässig. Einerseits hakelten sie zu oft, andererseits schwächelte der eingebaute Umschalter, den ich ja für meine Herzstück-Polarisierung brauche.

Also musste ein anderer Antrieb her:
[Bild: ZwischenbahnhofAufbau0016.jpg]Der Antrieb ist zuverlässiger und vor Allem flacher Big Grin .


Jetzt bleibt nur noch der Platz für die Elektronik ...
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#29
Wirklich spannend, was Du da entwickelst. Und ja, eine sichere Weichenschaltung steht wohl auf der Wunschliste jedes Stadtbahnspielers...
Zitieren
#30
Ja, ist schon spannend, aber noch nicht perfekt Cool .

Bisher habe ich die Weichen so umgebaut, dass sie in der einen oder anderen Richtung gestellt bleiben. Dadurch kann ich die Herzstücke polarisieren, was den Abbrand mindert.

Allerdings hat die originale Faller-Weiche den Vorteil, dass das erste Auto die Weiche zurückstellt und ein direkt dahinter fahrendes (in der Regel) dadurch geradeaus weiter fährt.

Fragt sich nur, wie man beide Vorteile miteinander kombinieren kann?
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#31
Ein Impuls in der abzweigenden Fahrbahn, der die Weiche wieder zuzückstellt, sofern gewollt?
Zitieren
#32
Stimmt, einen elektrischen Impulsgeber könnte man z.B. per Schalter konfigurieren. Und man kann ihn nahe genug hinter der Abzweigung platzieren. Mmh, Mal überlegen ...

Bei den Ausstellungen war es immer ein Gaudi, die Weichen wieder zurückzustellen. Zu früh zurück geschaltet biegt das erste Auto nicht ab, zu spät das zweite aber auch noch. Kostete einige Unfälle, zum Spass der Zwerge Big Grin .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#33
Moin zusammen,

jetzt gehts weiter mit der Vorbereitung für die elektronischen Teilchen, die ich brauche um - ihr wisst schon:
(05-01-2022, 20:51)mos schrieb: Mein Plan ist ja, die ganze Schose schön ferngesteuert mit einem Kaltgetränk gemütlich - unter Lampedusa - sitzend verfolgen zu können.

Mit "Kanalbau" ist es jetzt nicht mehr getan, da müssen richtig große Aushübe her. Aber als Jung aus dem Ruhrpott habe ich natürlich ein starkes Vorbild für den Tiefbau Wink .

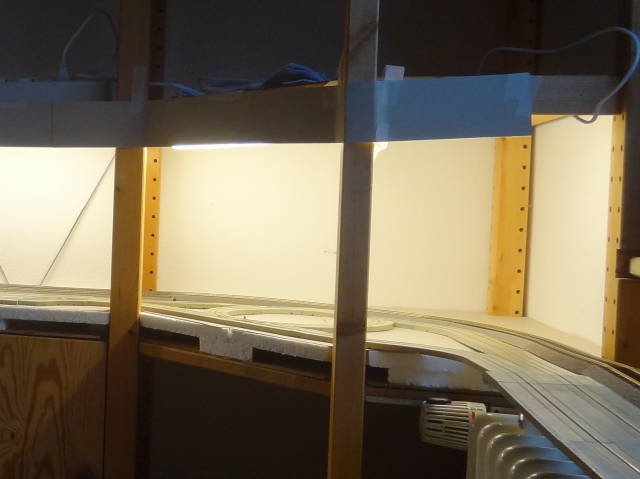

Und der Platz ist da - die drei Regalteile in den Ecken sollten es sein:
[Bild: ZwischenbahnhofAufbau0017.JPG]
Mutig das Brett eine Etage tiefer eingebaut und schon gibt es 3 cm mehr an Höhe Smile . Damit sollte einerseits der Platz für die Baugruppen reichen und andererseits genügend Luftzirkulation zur Wärmeabfuhr machbar sein.

Gesagt getan und eine ausziehbare Schublade auf die Eckbretter gezaubert:
[Bild: ZwischenbahnhofAufbau0017a.JPG]
Ich muss gestehen, das Ganze ist ohne Maßzeichnung.

Jetzt kommt der Trick, damit ich die Baugruppen auch im eingebauten Zustand bei Bedarf beobachten kann:
[Bild: ZwischenbahnhofAufbau0018.JPG]

Und wieder kommt ein Deckel drauf:
[Bild: ZwischenbahnhofAufbau0019.JPG]
Blöderweise passt der Boden nicht so durch die verbleibende Lücke. Deshalb musste ich ihn an - hoffentlich - geeigneter Stelle teilen. Werden wir sehen, ob es passt.

Und hier nochmal im Zusammenhang und mit der geplanten Abdeckung:
[Bild: ZwischenbahnhofAufbau0020.JPG]

Ich hoffe, ihr seht genug auf den kleineren Bildern.

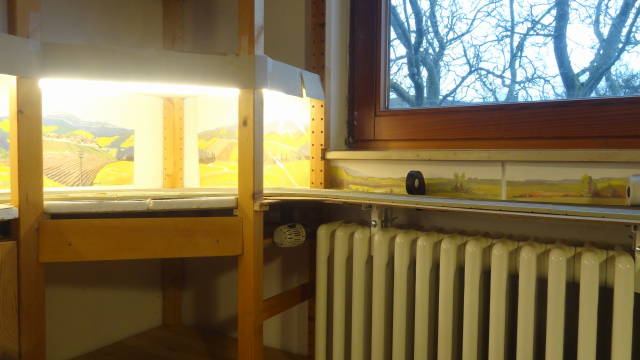

Zu guter Letzt noch ein Bild wie es ausgestaltet aussehen kann:
[Bild: ZwischenbahnhofAufbau0021.JPG]



NACHTRAG:
Animierte Bilder durch kleinere Einzelbilder ersetzt und Text angepasst. Die vielen animierten Bilder auf einen Haufen fand ich mittlerweile ziemlich nervig - und sie brauchen 10 Mal so viel Platz.
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#34
Das Thema Regalbahn hat mich schon immer
Fasziniert! Und die gemalten MZZ Hintergründe
Gefallen mir auch sehr gut.
Bin schon gespannt wie es weiter geht.

VG Thomas
„Wennst den Baum siehst, in den du rein fährst, hast untersteuern. Wennst ihn nur hörst, hast übersteuern“, Walter Röhrl
Zitieren
#35
Moin Thomas,

für den Zwischenbahnhof und drumrum habe ich schon die passenden MZZ-Hintergründe. Wusste gar nicht, dass man die Serie im Bild nahtlos in beliebiger Reihenfolge hintereinander anordnen kann. Und sie passen auch von der Höhe mit nur wenig Verschnitt ins Regal.

Auch im eigentlichen Bahnhofsbereich - unter dem bösen Hängeschrank - sind sie hoffentlich ausreichend hoch. Eine provisorische Anprobe sah auf jeden Fall viel versprechend aus Smile .
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#36
Oh, wie toll! Und ein atemberaubendes Tempo, alle Achtung.
Bitte gern noch ein paar hundert Fotos von diesem spannenden Bericht,

Dieter
Zitieren
#37
Moin Dieter,

Tempo ist relativ Big Grin .

Die Bilder sind in der Regel schon älter, weil ich bisher noch nicht dazu gekommen bin, sie zu sortiieren und einigermaßen brauchbar einzustellen.

Momentan bin ich an einer anderen Baustelle, aber die eine oder andere "Fotoserie" will ich noch präsentieren, bis ich wieder zum Weiterbauen komme.
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#38
Hallo Michaelo,
sitze auch im Publikum und warte gespannt, wie es weitergeht...

Eine Frage - wenn es dich nicht allzusehr in deiner Zeit und Baulust einbremst - wie machst du die Bildfolge-Animation? Und wie kann man dann sowas hier in Forum einfügen?

LG
Hebi
"... beim Beschleunigen müssen die Tränen der Ergriffenheit waagerecht zum Ohr abfließen"   Walter Röhrl
  -  Wer später bremst, fährt länger schnell  -

Zitieren
#39
Moin Hebi,

die Bildfolge-Animationen sind mit einem so genannten GIF-Maker gemacht. Da gibt es einige im Netz. Ich hatte mir Mal den "ScreenToGif" installiert.

Wichtig ist, dass du für die Bilder immer einen exakt gleichen Bildausschnitt wählst, vorzugsweise mit einem Stativ. Bei einer nur kleinen Abweichung wirkt die Animation nicht mehr so dolle (siehe auch oben).

Dann lädst du die Bilder in den GIF-Maker und stellst die Wartezeiten ein. Mittlerweile würde ich für die Darstellunegn oben eine längere Pause konfigurieren. Die Animationen sind recht hektisch Smile .

Anbei schon Mal der Sessel, von dem aus ich meine Fallerautos pausenlos kreisend, ohne Stocken und unfall frei genießen kann:
[Bild: ZwischenbahnhofAufbau0021a.JPG]
Und morgen, liebe Kinder, erzähle ich euch ein anderes Märchen Big Grin .



NACHTRAG: Animiertes Bild durch Standbild ersetzt.
ciao michaelo
... und wer zuletzt aufgibt gewinnt.
Zitieren
#40
Hi Michaelo,
herzlichen Dank für die gute Erläuterung!
Ich habe selber noch nie was mit Gifs gemacht. Das probiere ich mal aus. Müsste mir nur noch ein sinnvolles Motiv+Ablauf dafür einfallen. Idea
Und dann ganz normal als Attachment ins Forum?

LG
Hebi
"... beim Beschleunigen müssen die Tränen der Ergriffenheit waagerecht zum Ohr abfließen"   Walter Röhrl
  -  Wer später bremst, fährt länger schnell  -

Zitieren
